C2C 电缆快速测试工具-C2C FTK(Cable Fast Test Toolkit)
欢迎使用TypeC线缆规格测试工具！这个工具可以帮助您快速测试TypeC线缆的规格和功能。通过将线缆两头连接到工具上，根据引脚对应的灯亮起情况，您可以轻松判断线缆支持的功能。本文档将帮助您了解如何正确使用工具，并提供了相关资源以供参考。
为什么设计这个工具？
TypeC线缆具有多种规格和功能，用户经常不清楚自己的线缆是否支持所需的功能。 传统的测试方法可能需要专业仪器或复杂的步骤，而我们的工具可以在短时间内提供明确的测试结果。
优势：
低成本：成本仅一顿外卖钱，相对于专业测试设备来说，价格非常亲民。
简单易用：简单直观，不需要特殊培训或技术知识。用户只需将线缆连接到工具上，观察灯的亮起情况即可。
高效快速：测试过程非常迅速，用户不需要等待或进行复杂的设置。结果几乎是即时的。
便携性：工具的小巧尺寸和钥匙扣设计使得用户可以随时随地进行测试，无需额外的设备或工具。

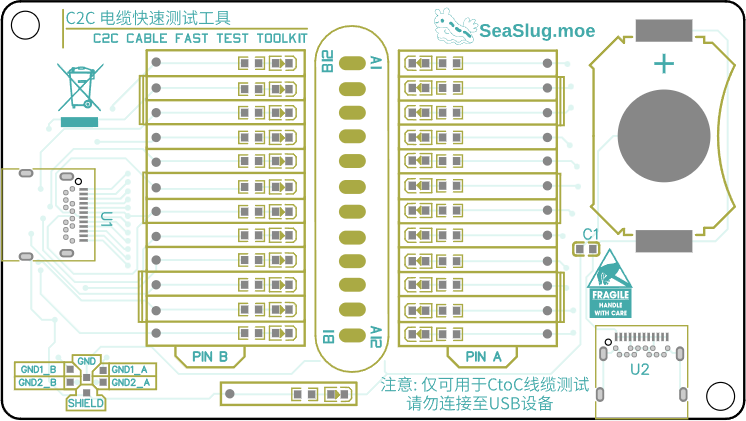

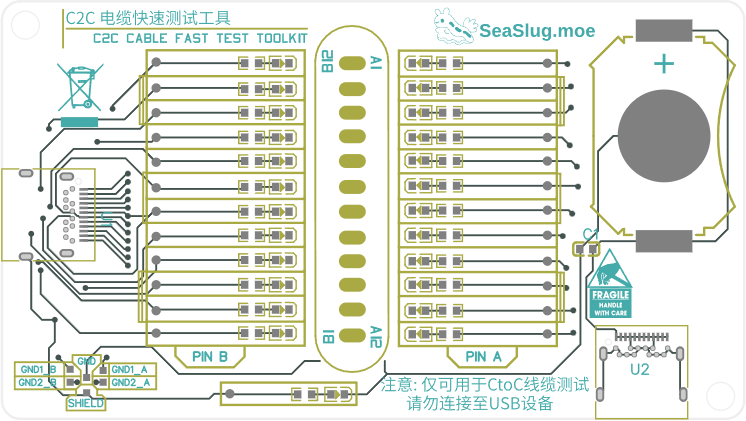

工具外观
如何使用
- 首先准备一颗CR2032电池，安装到右侧电池槽内，注意正负极方向。
- 将要测试的TypeC线缆的两头连接到工具上。
- 根据以下灯的亮起情况，参考快速检查表，判断线缆的功能。
快速检查表
以下是TypeC线缆规格的快速检查表，根据工具上的灯的亮起情况，您可以判断线缆支持的功能。 以下功能可同时存在，表格仅为最低要求
仅供电
| 序号 | PIN B | PIN A |
|---|---|---|
| 1 | ⚫GND2_B | ⚪GND2_A |
| 2 | ⚫RX1+ | ⚫TX1+ |
| 3 | ⚫RX1- | ⚫TX1- |
| 4 | ⚫VBUS2_B | ⚪VBUS2_A |
| 5 | ⚫SBU2 | ⚪CC1 |
| 6 | ⚫D-_B | ⚫D+_A |
| 7 | ⚫D+_B | ⚫D-_A |
| 8 | ⚫CC2 | ⚫SBU1 |
| 9 | ⚫VBUS1_B | ⚫VBUS1_A |
| 10 | ⚫TX2- | ⚫RX2- |
| 11 | ⚫TX2+ | ⚫RX2+ |
| 12 | ⚫GND1_B | ⚪GND1_A |
或者
| 序号 | PIN B | PIN A |
|---|---|---|
| 1 | ⚪GND2_B | ⚫GND2_A |
| 2 | ⚫RX1+ | ⚫TX1+ |
| 3 | ⚫RX1- | ⚫TX1- |
| 4 | ⚪VBUS2_B | ⚫VBUS2_A |
| 5 | ⚫SBU2 | ⚫CC1 |
| 6 | ⚫D-_B | ⚫D+_A |
| 7 | ⚫D+_B | ⚫D-_A |
| 8 | ⚪CC2 | ⚫SBU1 |
| 9 | ⚫VBUS1_B | ⚫VBUS1_A |
| 10 | ⚫TX2- | ⚫RX2- |
| 11 | ⚫TX2+ | ⚫RX2+ |
| 12 | ⚪GND1_B | ⚫GND1_A |
USB Power Delivery / USB PD
USB Power Delivery(简称PD)是USB接口的一种新标准，允许设备之间进行更高功率的电力传输。它支持更高的电流和电压，使得设备可以快速充电和供电。
CC1与CC2仅需要一条链接即可满足最低要求
高功率的PD线缆通常有E-Marker芯片，E-Marker芯片使用两条CC引脚中的一条进行通讯，另一条为芯片供电，在这个工作场景下CC1或CC2等效为电阻，视觉表现上会相较其他灯更暗或不亮
如需读取E-Marker芯片确认速率及功率，请购买支持E-Marker读取的专业测试工具
| 序号 | PIN B | PIN A |
|---|---|---|
| 1 | ⚪GND2_B | ⚪GND2_A |
| 2 | ⚫RX1+ | ⚫TX1+ |
| 3 | ⚫RX1- | ⚫TX1- |
| 4 | ⚪VBUS2_B | ⚪VBUS2_A |
| 5 | ⚫SBU2 | ⚪CC1 |
| 6 | ⚫D-_B | ⚫D+_A |
| 7 | ⚫D+_B | ⚫D-_A |
| 8 | ⚪CC2 | ⚫SBU1 |
| 9 | ⚫VBUS1_B | ⚫VBUS1_A |
| 10 | ⚫TX2- | ⚫RX2- |
| 11 | ⚫TX2+ | ⚫RX2+ |
| 12 | ⚪GND1_B | ⚪GND1_A |
USB 2.0/1.1
USB 2.0/1.1是USB接口的早期版本，支持较低的数据传输速率和功率传输。它通常用于连接鼠标、键盘、打印机等设备。
D+和D-是USB 2.0/1.1接口的差分信号线，用于数据传输，仅连接一面可满足传输，通常D+A与D+B会连接到一起以满足正反面连接。
CC1与CC2仅需要一条链接即可满足最低要求
| 序号 | PIN B | PIN A |
|---|---|---|
| 1 | ⚪GND2_B | ⚪GND2_A |
| 2 | ⚫RX1+ | ⚫TX1+ |
| 3 | ⚫RX1- | ⚫TX1- |
| 4 | ⚫VBUS2_B | ⚫VBUS2_A |
| 5 | ⚫SBU2 | ⚫CC1 |
| 6 | ⚪D-_B | ⚪D+_A |
| 7 | ⚪D+_B | ⚪D-_A |
| 8 | ⚫CC2 | ⚫SBU1 |
| 9 | ⚪VBUS1_B | ⚪VBUS1_A |
| 10 | ⚫TX2- | ⚫RX2- |
| 11 | ⚫TX2+ | ⚫RX2+ |
| 12 | ⚪GND1_B | ⚪GND1_A |
USB 3.0/3.1
USB 3.0/3.1是USB接口的更新版本，支持更高的数据传输速率和功率传输,提供5-10Gbps的传输速率。通常用于连接移动硬盘等设备。
在这个场景下，如果线缆无PD功能且无E-Marker芯片，通常会使用CC引脚标识方向。
| 序号 | PIN B | PIN A |
|---|---|---|
| 1 | ⚪GND2_B | ⚪GND2_A |
| 2 | ⚫RX1+ | ⚪TX1+ |
| 3 | ⚫RX1- | ⚪TX1- |
| 4 | ⚪VBUS2_B | ⚪VBUS2_A |
| 5 | ⚫SBU2 | ⚪CC1 |
| 6 | ⚫D-_B | ⚫D+_A |
| 7 | ⚫D+_B | ⚫D-_A |
| 8 | ⚫CC2 | ⚫SBU1 |
| 9 | ⚪VBUS1_B | ⚪VBUS1_A |
| 10 | ⚫TX2- | ⚪RX2- |
| 11 | ⚫TX2+ | ⚪RX2+ |
| 12 | ⚪GND1_B | ⚪GND1_A |
或者
| 序号 | PIN B | PIN A |
|---|---|---|
| 1 | ⚪GND2_B | ⚪GND2_A |
| 2 | ⚪RX1+ | ⚫TX1+ |
| 3 | ⚪RX1- | ⚫TX1- |
| 4 | ⚪VBUS2_B | ⚪VBUS2_A |
| 5 | ⚫SBU2 | ⚫CC1 |
| 6 | ⚫D-_B | ⚫D+_A |
| 7 | ⚫D+_B | ⚫D-_A |
| 8 | ⚪CC2 | ⚫SBU1 |
| 9 | ⚪VBUS1_B | ⚪VBUS1_A |
| 10 | ⚪TX2- | ⚫RX2- |
| 11 | ⚪TX2+ | ⚫RX2+ |
| 12 | ⚪GND1_B | ⚪GND1_A |
USB 3.2/4
USB3.2/4是USB接口的最新版本，USB4向下兼容雷电3，支持更高的数据传输速率和功率传输。它通常用于连接高性能设备，如外部显卡、显示器等。
USB3.2/USB4通常有E-Marker芯片，E-Marker芯片使用两条CC引脚中的一条进行通讯，另一条为芯片供电，在这个工作场景下CC1或CC2等效为电阻，视觉表现上会相较其他灯更暗或不亮
如需读取E-Marker芯片确认速率及功率，请购买支持E-Marker读取的专业测试工具
| 序号 | PIN B | PIN A |
|---|---|---|
| 1 | ⚪GND2_B | ⚪GND2_A |
| 2 | ⚪RX1+ | ⚪TX1+ |
| 3 | ⚪RX1- | ⚪TX1- |
| 4 | ⚪VBUS2_B | ⚪VBUS2_A |
| 5 | ⚫SBU2 | ⚪CC1 |
| 6 | ⚫D-_B | ⚫D+_A |
| 7 | ⚫D+_B | ⚫D-_A |
| 8 | ⚪CC2 | ⚫SBU1 |
| 9 | ⚪VBUS1_B | ⚪VBUS1_A |
| 10 | ⚪TX2- | ⚪RX2- |
| 11 | ⚪TX2+ | ⚪RX2+ |
| 12 | ⚪GND1_B | ⚪GND1_A |
DP/HDMI一线通 / Alternate Mode
DP/HDMI一线通是USB Type-C接口的一种扩展模式，允许通过USB Type-C接口传输DisplayPort或HDMI信号。它通常用于连接显示器、投影仪等设备。
如果输入端（既显示器端支持反向供电）则VBUS（电源线）是可选的，用于同时为设备充电。
CC1与CC2仅需要一条链接即可满足最低要求
支持该功能的线缆通常有E-Marker芯片，E-Marker芯片使用两条CC引脚中的一条进行通讯，另一条为芯片供电，在这个工作场景下CC1或CC2等效为电阻，视觉表现上会相较其他灯更暗或不亮
如需读取E-Marker芯片确认速率及功率，请购买支持E-Marker读取的专业测试工具
| 序号 | PIN B | PIN A |
|---|---|---|
| 1 | ⚪GND2_B | ⚪GND2_A |
| 2 | ⚪RX1+ | ⚪TX1+ |
| 3 | ⚪RX1- | ⚪TX1- |
| 4 | ⚫VBUS2_B | ⚫VBUS2_A |
| 5 | ⚪SBU2 | ⚫CC1 |
| 6 | ⚫D-_B | ⚫D+_A |
| 7 | ⚫D+_B | ⚫D-_A |
| 8 | ⚫CC2 | ⚪SBU1 |
| 9 | ⚫VBUS1_B | ⚫VBUS1_A |
| 10 | ⚪TX2- | ⚪RX2- |
| 11 | ⚪TX2+ | ⚪RX2+ |
| 12 | ⚪GND1_B | ⚪GND1_A |
模拟音频模式 / Audio Adapter Accessory Mode
该模式下，模拟音频信号通过USB Type-C接口传输，等效3.5mm耳机孔。
音频模式下，VBUS（电源线）是可选的，用于同时为设备充电。
在该模式下 D+为左声道 D-为右声道 SBU1为耳机单元接地 SBU2为麦克风
该模式下，由于CC及USB2.0部分被占用，因此无法同时使用USB2.0数据传输和PD充电功能。
| 序号 | PIN B | PIN A |
|---|---|---|
| 1 | ⚪GND2_B | ⚪GND2_A |
| 2 | ⚫RX1+ | ⚫TX1+ |
| 3 | ⚫RX1- | ⚫TX1- |
| 4 | ⚫VBUS2_B | ⚫VBUS2_A |
| 5 | ⚪SBU2 | ⚪CC1 |
| 6 | ⚪D-_B | ⚪D+_A |
| 7 | ⚪D+_B | ⚪D-_A |
| 8 | ⚪CC2 | ⚪SBU1 |
| 9 | ⚫VBUS1_B | ⚫VBUS1_A |
| 10 | ⚫TX2- | ⚫RX2- |
| 11 | ⚫TX2+ | ⚫RX2+ |
| 12 | ⚪GND1_B | ⚪GND1_A |
